各类联轴器装配要求

作者:鑫邦工程网址:http://www.xianxinbang.cn

各类联轴器装配要求

一、凸缘联轴器的装配,两个半联轴器端面间(包括半圆配合圈)应紧密接触,两轴的径向位移不应大于0.03mm

二、十字滑块联轴器和挠性爪型联轴器的装配,其同轴度应符合表1.5.3-1的规定,端面间隙应符合表1.5.3-2的规定。

蛇形弹簧联轴器的装配,其同轴度和端面间隙应符合表1.5.33 的规定。

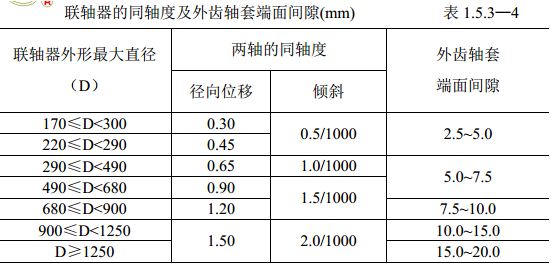

四、齿轮联轴器的装配,两轴的同轴度和外齿轴套端面处的间隙,应符合1.5.34 的规定。

五、弹性圆柱销联轴器的装配,两轴的同轴度应符合表1.5.35 的规定,两个半联轴器端面间隙,应符合表1.5.36 的规定,且不应小于实测的轴向窜动。


六、尼龙柱销联轴器的装配,应符合下列要求:

1.两个半联轴器连接后,端面间的间隙应符合表1.5.37的规定,且不应不小于实测的轴向窜动。

2两轴的同轴度应符合表1.5.35 的规定。

七、圆片摩擦离合器装配后,摩擦片应能灵活地沿花键轴移动。在接合的位置上,不应有打滑现象,在脱开位置时,不应有阻滞现象。

八、闸瓦制动器的装配,应符合下列要求:

1.闸瓦松开时,摩擦片应与制动轮平行,其平行度为制动轮宽度的1/1000

2.制动时,两闸瓦应同时均匀地压紧在制动轮上。其摩擦片的接触面积不应小75%

3.制动器的动作应平稳可靠。
